Сальник нажимной — цена, производство

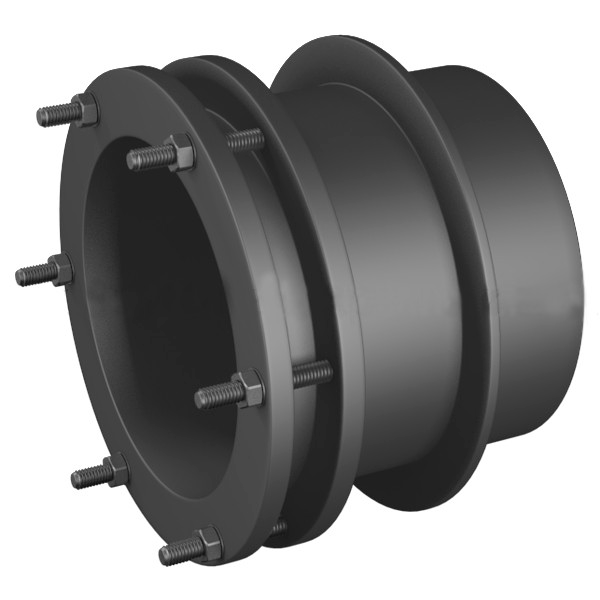

Сальник нажимной Ду 700 L=800 мм (шифр 96-00-13)

✅ Под заказ

Цена: 60 800 ₽

✅ Герметичный пропуск металлических труб Ду 700 через стены
✅ Длина корпуса L=800 мм, серия 5.900-3
✅ Рабочее давление до 0,15 МПа (15 м вод. ст.)
✅ Температура до +50°С, неагрессивные среды
✅ Комплектация: корпус, грундбукса, крепеж, набивка
✅ Грундбукса из двух половинок для удобства монтажа
✅ Масса конструкции: 152 кг

Заказать продукцию

Технические характеристики

Условный проход (Ду)

700 мм

Длина корпуса (L)

800 мм

Шифр по серии

ТМ 96-00-13

Рабочее давление

до 0,15 МПа (15 м вод. ст.)

Температура среды

до +50°С

Масса металлоконструкции

152 кг

Сметная стоимость

60800 руб.

Среда применения

Питьевая и промышленная вода (неагрессивные среды)

Тип набивки (питьевая)

ХБС по ГОСТ 5152-77

Тип набивки (промышленная)

ЛП по ГОСТ 5152-77 или резиновый шнур по ГОСТ 6467-78

Материал корпуса

Сталь по ГОСТ 380-71, ГОСТ 1050-74

Покрытие

Лак ХС-76 + грунт ХС-010 по ГОСТ 9355-81

Крепеж

Шпильки с цинковым покрытием (Ц 15.хр)

Нормативная документация

Серия 5.900-3 СОЮЗВОДОКАНАЛПРОЕКТ

Все типоразмеры сальников нажимных с ценами

Ниже представлены все типоразмеры сальников нажимных по серии 5.900-3 с актуальными ценами. Нажмите на цену для перехода на страницу нужного типоразмера.

📋 Полная таблица типоразмеров

Ду, мм	L=200 мм	L=300 мм	L=500 мм	L=800 мм
50	3 200 ₽ (8 кг)	3 520 ₽ (8.8 кг)	4 400 ₽ (11 кг)	5 400 ₽ (13.5 кг)
80	4 200 ₽ (10.5 кг)	4 600 ₽ (11.5 кг)	5 600 ₽ (14 кг)	7 000 ₽ (17.5 кг)
100	4 600 ₽ (11.5 кг)	5 200 ₽ (13 кг)	6 400 ₽ (16 кг)	8 000 ₽ (20 кг)
125	6 000 ₽ (15 кг)	6 600 ₽ (16.5 кг)	8 000 ₽ (20 кг)	10 000 ₽ (25 кг)
150	7 000 ₽ (17.5 кг)	7 800 ₽ (19.5 кг)	9 200 ₽ (23 кг)	11 600 ₽ (29 кг)
200	8 400 ₽ (21 кг)	9 600 ₽ (24 кг)	11 400 ₽ (28.5 кг)	14 400 ₽ (36 кг)
250	11 600 ₽ (29 кг)	13 400 ₽ (33.5 кг)	17 200 ₽ (43 кг)	22 840 ₽ (57.1 кг)
300	13 200 ₽ (33 кг)	15 400 ₽ (38.5 кг)	19 800 ₽ (49.5 кг)	26 400 ₽ (66 кг)
350	15 400 ₽ (38.5 кг)	18 000 ₽ (45 кг)	23 000 ₽ (57.5 кг)	30 400 ₽ (76 кг)
400	19 600 ₽ (49 кг)	22 400 ₽ (56 кг)	28 000 ₽ (70 кг)	36 200 ₽ (90.5 кг)
500	28 200 ₽ (70.5 кг)	31 600 ₽ (79 кг)	38 400 ₽ (96 кг)	48 800 ₽ (122 кг)
600	33 000 ₽ (82.5 кг)	36 800 ₽ (92 кг)	45 200 ₽ (113 кг)	57 200 ₽ (143 кг)
700	37 200 ₽ (93 кг)	42 000 ₽ (105 кг)	50 800 ₽ (127 кг)	60 800 ₽ (152 кг)
800	56 800 ₽ (142 кг)	63 200 ₽ (158 кг)	77 200 ₽ (193 кг)	98 000 ₽ (245 кг)
900	63 600 ₽ (159 кг)	70 800 ₽ (177 кг)	86 000 ₽ (215 кг)	109 600 ₽ (274 кг)
1000	77 200 ₽ (193 кг)	85 200 ₽ (213 кг)	102 400 ₽ (256 кг)	128 000 ₽ (320 кг)
1200	91 600 ₽ (229 кг)	100 800 ₽ (252 кг)	121 200 ₽ (303 кг)	151 200 ₽ (378 кг)
1400	101 200 ₽ (253 кг)	116 400 ₽ (291 кг)	140 000 ₽ (350 кг)	174 800 ₽ (437 кг)

Конструкция сальника

Сальник состоит из следующих основных элементов: корпус, заделываемый в стену; грундбукса из двух половинок для поджатия набивки; крепежные детали (шпильки, гайки, шайбы); сальниковая набивка, заполняющая пространство между корпусом и трубой.

Корпус

Заделывается в стену при бетонировании. Для предотвращения смещения корпус приваривается к арматуре.

Грундбукса

Служит для поджатия набивки. Выполнена из двух половинок, что упрощает монтаж.

Сальниковая набивка

Для питьевой воды — ХБС (хлопчатобумажная). Для промышленной — ЛП (лубяная) или резиновый шнур.

Установка и монтаж

1. Выбор сальника

Длина корпуса должна быть равна или больше толщины стены.

2. Закладка в опалубку

Корпус закладывается в опалубку при бетонировании и приваривается к арматуре.

3. Защита резьбы

В резьбовые отверстия фланца устанавливаются временные пробки.

4. Подготовка трубы

Труба на длине сальника окрашивается тремя слоями лака ХС-76 по грунту ХС-010.

5. Укладка набивки

Пространство между корпусом и трубой заполняется набивкой.

6. Герметизация

Набивка поджимается грундбуксой с помощью шпилек и гаек.
