- ✅ Гибкая конструкция из силиконовой резины — монтаж на сложную геометрию
- ✅ Толщина панели всего 23 мм
- ✅ Нагревательный элемент из нихромовой фольги 0,2 мм, змеевик, дорожка 10 мм
- ✅ 10-кратный запас по максимальной температуре, без доступа кислорода к элементу
- ✅ Температура эксплуатации от −60°C до +190°C
- ✅ Монтаж без специального оборудования (клей + скотч из комплекта)
- ✅ Возможность регулировки температуры (блок по запросу)
- ✅ Кабель КГ-ХЛ 2×1,5 длиной 20 м в комплекте
Назначение и область применения
Панель греющая ЭЛ-200/36 — гибкий нагревательный элемент из силиконовой резины толщиной 23 мм для обогрева и термостабилизации металлических резервуаров, ёмкостей и трубопроводов. Нагревательный элемент — нихромовая фольга 0,2 мм в виде змеевика. Для условий Крайнего Севера и Арктики (от −60°C).
Конструкция панели
Панель изготовлена из силиконовой резины. Нагревательный элемент — нихромовая фольга в виде змеевика.
🔧 Нагревательный элемент

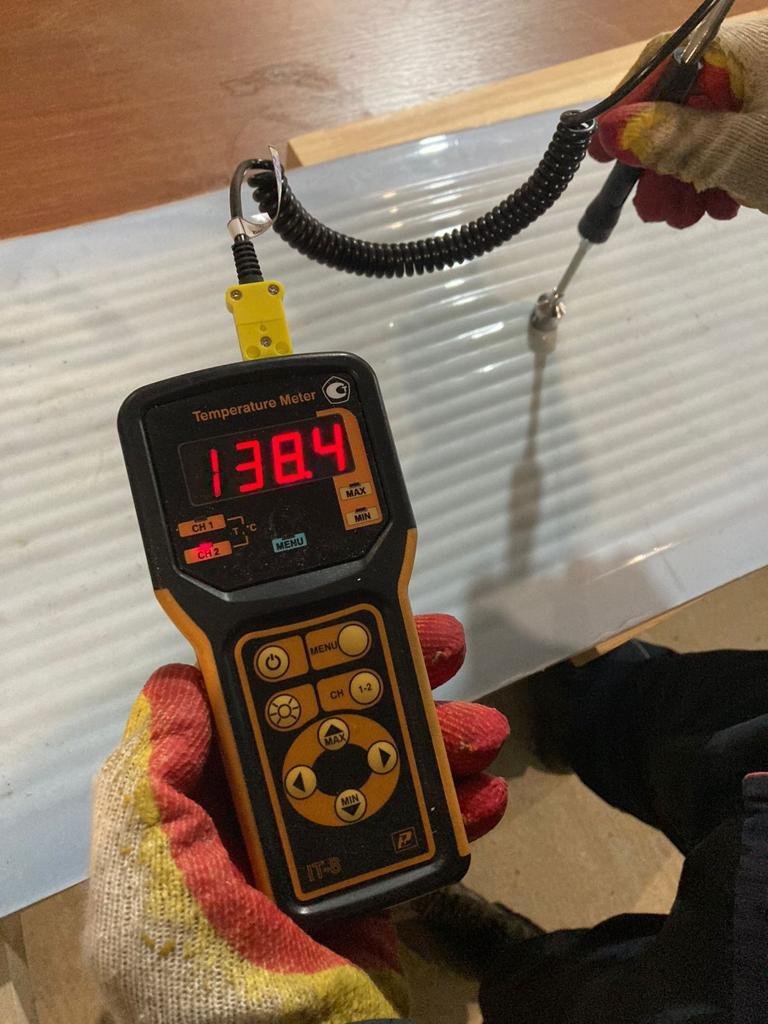

Нихромовая фольга толщиной 0,2 мм, змеевик, ширина дорожки 10 мм. При прямом включении не разогревается свыше 140°C. Без доступа кислорода, 10-кратный запас по температуре.
🛡️ Силиконовая оболочка
Толщина 23 мм — гибкость, влагостойкость, работа при экстремальных температурах.
📐 Монтажный размер
2070×360×23 мм. Площадь нагрева 0.6 м².
⚡ Кабельное подключение
КГ-ХЛ 2×1,5, 20 м. Сеть ~220В.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ЭЛ-200/36 |
| Габаритные размеры | 2070×360×23 мм |
| Вес | 20 кг |
| Максимальная мощность при 220В | 1.85 кВт |
| Сила тока | 8.4 А |
| Макс. температура контактной поверхности | 140 °C |
| Температура эксплуатации | −60…+190 °C |
| Мин. радиус изгиба (короткая сторона) | 600 мм |
| Мин. радиус изгиба (длинная сторона) | 500 мм |
| Площадь нагрева | 0.6 м² |
| Толщина панели | 23 мм |
| Материал оболочки | Силиконовая резина |
| Нагревательный элемент | Нихромовая фольга 0,2 мм |
| Ширина дорожки | 10 мм |
| Напряжение питания | ~220 (регулировка до 120) В |
| Кабель | КГ-ХЛ 2×1,5, 20 м |
Комплект поставки
| Наименование | Количество |
|---|---|
| Панель греющая ЭЛ-200/36 | 1 шт. |
| Кабель КГ-ХЛ 2×1,5 (20 м) | 1 шт. |
| Клей | 1 шт. |
| Скотч | 1 шт. |
Преимущества панели ЭЛ-200/36
•
Гибкая конструкция из силиконовой резины — монтаж на сложную геометрию
•
Толщина панели всего 23 мм
•
Нагревательный элемент из нихромовой фольги 0,2 мм, змеевик, дорожка 10 мм
•
10-кратный запас по максимальной температуре, без доступа кислорода к элементу
•
Температура эксплуатации от −60°C до +190°C
•
Монтаж без специального оборудования (клей + скотч из комплекта)
•
Возможность регулировки температуры (блок по запросу)
•
Кабель КГ-ХЛ 2×1,5 длиной 20 м в комплекте
Порядок монтажа
1. Подготовка поверхности
Очистите поверхность резервуара от грязи, ржавчины и масляных загрязнений.
2. Нанесение клея
Нанесите клей из комплекта поставки на подготовленную поверхность.
3. Установка панели
Приклейте панель к поверхности резервуара, обеспечив плотное прилегание.
4. Фиксация скотчем
Зафиксируйте панель скотчем из комплекта для надёжного схватывания клея.
5. Подключение кабеля
Подключите кабель КГ-ХЛ 2×1,5 к сети ~220В.
6. Проверка работы
Включите панель и проверьте нагрев. При необходимости установите блок регулировки температуры.
Часто задаваемые вопросы
Часто задаваемые вопросы
Дополнительная информация из научных источников
Эффективность силиконовых нагревателей для резервуаров подтверждается исследованиями промышленного нагрева: прямой контакт с поверхностью, гибкость, влаго- и химическая стойкость. CFD-сравнения показывают, что электрические гибкие нагреватели могут сокращать время нагрева и энергопотребление относительно паровых систем. Змеевидная укладка нихромовой фольги способствует равномерности прогрева. Конструкция аналогична принципам многослойных гибких нагревателей (нихром/инконель между изоляционными слоями, возможность термоограничения).
Эффективность силиконовых нагревателей для резервуаров.
Согласно исследованиям в области промышленного нагрева, силиконовые резиновые нагреватели показывают высокую эффективность именно при обогреве резервуаров, емкостей и трубопроводов в условиях низких температур. В качестве нагревательного элемента в них используется нихромовая фольга или проволока, заключённая между слоями силиконовой резины и стеклоткани. Ключевые преимущества: прямой контакт с поверхностью обеспечивает максимальную передачу тепла с минимальными потерями; гибкость конструкции позволяет устанавливать нагреватель на поверхности сложной геометрии; влаго- и химическая стойкость силиконовой оболочки позволяет использовать панели в условиях агрессивных сред и на открытом воздухе.
Равномерность нагрева
Панель использует змеевидную дорожку из нихромовой фольги. Исследования в области вычислительной гидродинамики (CFD) показывают, что геометрия укладки нагревательного элемента критически влияет на равномерность распределения температуры. При сравнении трёх типов укладки (обычная, змеевидная, спиральная) было установлено, что противоточная конфигурация обеспечивает наиболее равномерное распределение температуры между входом и выходом и наименьшие потери давления. Это подтверждает, что змеевидная укладка, применённая в панели ЭЛ-200/36, является технически обоснованным решением для равномерного прогрева поверхности.
Применение в условиях Крайнего Севера
Научные источники подтверждают, что силиконовые резиновые нагреватели специально разработаны для работы в суровых климатических условиях. Они устойчивы к влаге, маслам и химическим веществам, что делает их пригодными для использования на открытом воздухе и в неотапливаемых помещениях. Типичные области применения, подтверждённые источниками: обогрев резервуаров и емкостей для поддержания температуры жидкости при хранении и транспортировке; защита от замерзания трубопроводов, арматуры и контрольно-измерительных приборов; обогрев бункеров и воронок для предотвращения слипания и застывания материалов. Все эти применения напрямую относятся к панели ЭЛ-200/36 и подтверждают её востребованность в нефтегазовой, химической и энергетической отраслях.
Активная термостабилизация
Электрический обогрев даёт контролируемое тепловое воздействие там, где пассивная теплоизоляция недостаточна.
