- 📏 Высота над землёй: 20 м
- 🔩 Свая СВ1: Труба 426×8, L=12 400 мм
- 🧱 Заглубление сваи: ≈ 11 м (бурозабивная)
- ⚖️ Масса сваи: ≈ 1 165 кг; стержень ≈ 825 кг
- 📊 Макс. нагрузка на сваю: 23 кН
- 🛡️ Антикоррозионная защита по проекту (грунтовка + эмаль / по согласованию)
- 💰 Сметная цена комплекта: от 557 200 ₽
📊 Технические характеристики М1 (Н=20 м)
Обозначение чертежа
0638/2022.1-Р-КГС46-АС-0032
Тип
Отдельностоящий стержневой
Высота над землёй
20 м
Стержень (верх)
Труба 426×8 мм
Стержень
Труба 325×8 мм
Стержень
Труба 219×8 мм
Стержень (низ)
Труба 159×8 мм
Свая СВ1
Труба 426×8 мм
Длина трубы сваи
12400 мм
Заглубление сваи
11 м
Масса сваи СВ1
1165 кг
Масса стержня (ориентир)
825 кг
Макс. нагрузка на сваю
23 кН
Погружение сваи
Бурозабивное
Оголовок
700×700 мм
Распорки у земли
Полоса 60×2000, 4 шт.
Материал
Сталь В-Ст3сп / по проекту
Покрытие
Антикоррозия по проекту

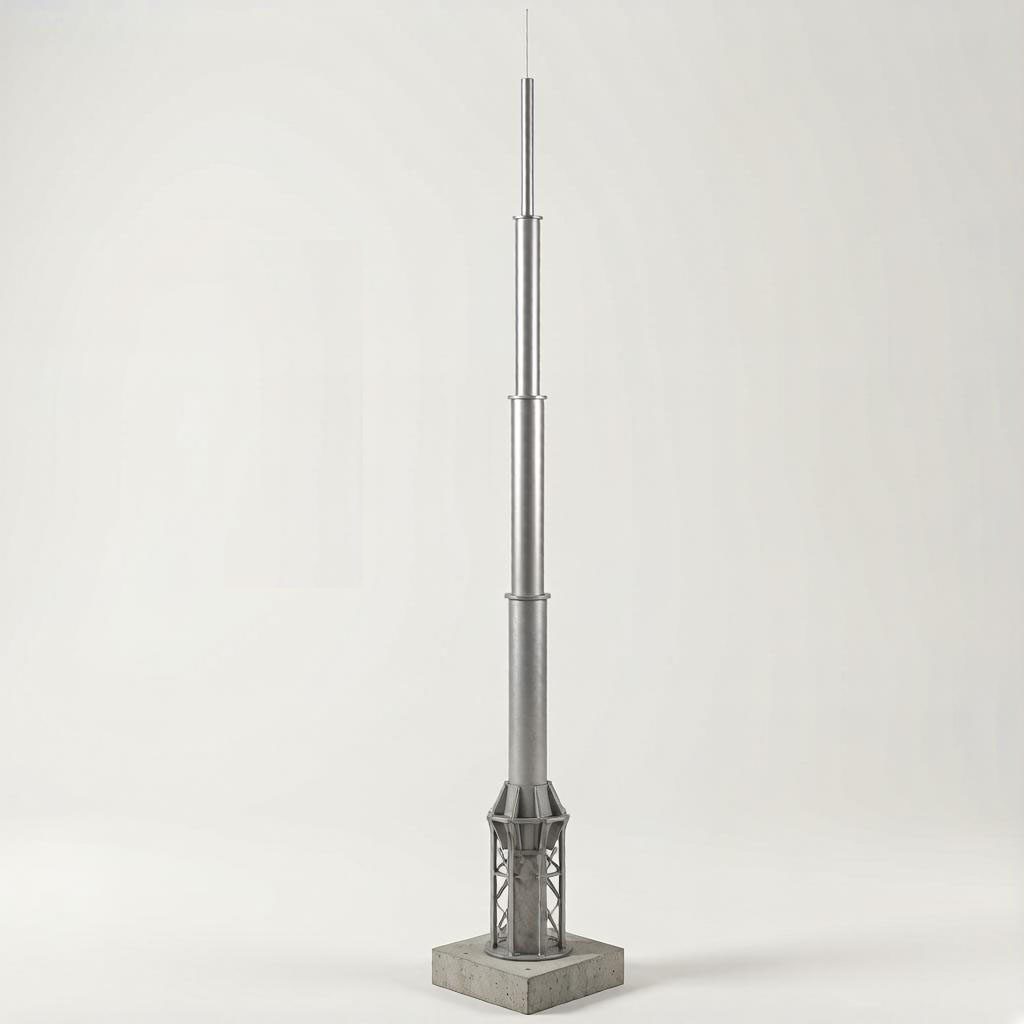

🏗️ Конструкция молниеотвода
Отдельностоящий стержневой молниеотвод М1 высотой 20 м. Ступенчатый стержень из труб 426×8 → 325×8 → 219×8 → 159×8 мм на свае СВ1 (труба 426×8, L=12,4 м). Бурозабивное погружение. Для промышленных площадок нефтегазового комплекса, в том числе в условиях ММГ.
Стержень
Ступенчатый ствол из труб 426×8 → 325×8 → 219×8 → 159×8 мм с переходами. Общая высота над землёй 20 м.
Свая СВ1
Труба 426×8, длина 12 400 мм. Заглубление ≈ 11 м. Погружение бурозабивное. Макс. нагрузка 23 кН.
Оголовок и распорки
Оголовок 700×700 мм. У земли — 4 полосы 60×2000 мм (схема 120°). Контроль вертикальности при монтаже.
Условия применения
Промплощадки НГК, очистные сооружения, кусты скважин. Допускается работа в зоне ММГ при соблюдении проекта свайного основания.
⚖️ Масса и ориентир цены
Массы по спецификации рабочего чертежа. Итоговая стоимость — после согласования КМД и объёма поставки.
| Элемент | Масса, кг |
|---|---|
| Труба сваи 426×8, L=12400 мм | 1022.6 |
| Свая СВ1 в сборе (с листами) | 1164.9 |
| Труба стержня 426×8, L=3890 | 320.8 |
| Труба стержня 325×8, L=3780 | 236.4 |
| Труба стержня 219×8, L=2820 | 117.4 |
| Труба стержня 159×8, L=2860 | 85.2 |
| Переходы + круг | 64.5 |
| Ориентир стержень + свая | ≈ 1 990 |
Сметная стоимость комплекта (ориентир): от 557 200 ₽ Массы по спецификации чертежа. Свая СВ1 ≈ 1165 кг. Стержень (трубы+переходы) ≈ 825 кг. Полный комплект с метизами и пластинами — по рабочим КМД.
✅ Преимущества
•
Отдельностоящий молниеотвод Н=20 м — защита площадки без опоры на здания
•
Свайное основание СВ1 для слабых и мёрзлых грунтов
•
Ступенчатый стержень — оптимальная жёсткость и масса
•
Максимальная нагрузка на сваю до 23 кН
•
Бурозабивное погружение — подходит для криолитозоны
•
Собственное производство металлоконструкций, паспорт качества
•
Поставка по России, комплектация метизами и пластинами
🔧 Монтаж (по рабочему чертежу)
Последовательность работ соответствует листу КМ/АС и общим указаниям проекта.
1. Подготовка и разметка
Привязка по генплану и таблице координат. Условная отметка 0,000 — уровень земли. Абсолютную отметку молниеотвода принимать по проекту.
2. Погружение сваи СВ1
Бурозабивное погружение трубы 426×8 длиной 12,4 м. Заглубление ≈11 м. Стыки наращивания — по схеме на чертеже (накладки, зазор «по месту»).
3. Оголовок и распорки
Монтаж оголовка 700×700. Установка четырёх полос 60×2000 у уровня земли (углы 120°). Контроль вертикальности.
4. Сборка стержня
Последовательный монтаж секций труб 426×8 → 325×8 → 219×8 → 159×8 с переходами. Затяжка фланцевых/сварных соединений по проекту.
5. Антикоррозия и сдача
Восстановление покрытия в местах сварки. Исполнительная схема, акт скрытых работ по свае, паспорт на металлоконструкцию.
📜 Изготовление и поставка
Сварка
Полуавтомат в среде защитного газа, контроль сварных швов
Покрытие
Антикоррозионная защита по проекту (грунтовка + эмаль / по согласованию)
Комплектность
Секции стержня, свая СВ1, оголовок, распорки, переходы, метизы. Паспорт качества.
Документация
Изготовление по вашим КМ/КМД или по типовому решению М1 Н=20 м с адаптацией под площадку.
