- ✅ Разъемная рама — установка на трубу без демонтажа
- ✅ Диапазон резки: 25-1230 мм (вся серия)
- ✅ Толщина стенки: до 35 мм (стандарт) / до 110 мм (сверхпрочный)
- ✅ Одновременная холодная резка и снятие фаски
- ✅ Привод на выбор: электрический, пневматический, гидравлический
- ✅ Высокая точность — отклонение ≤ 1 мм
- ✅ Быстрая установка и настройка
- ✅ Идеальная подготовка труб под сварку
- ✅ Гарантия 12 месяцев

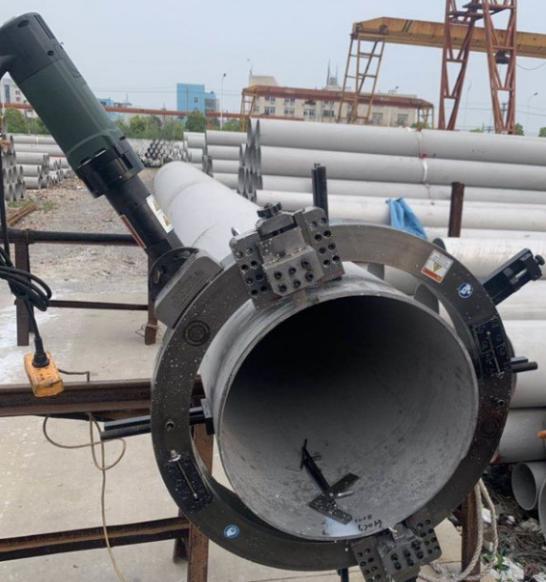

Разъемный труборез P3-SD — что это такое?
Разъемный труборез P3-SD (серии OCE/OCP/OCH) — это профессиональное оборудование для холодной резки и снятия фаски с труб. Устройство идеально подходит для подготовки торцов труб к сварке: оно может выполнять холодную резку в линию, снятие фаски (внешней и внутренней), зенковку и обработку торцов фланцев. Обрабатываемые материалы: углеродистая сталь, легированная сталь, нержавеющая сталь и другие. Технология холодной обработки не создает зоны термического влияния, что повышает безопасность и качество сварного шва.
Технические характеристики разъемного трубореза P3-SD (модельный ряд)
Модельный ряд станков P3-SD охватывает трубы диаметром от 25 до 1230 мм. Выберите подходящую модель для ваших задач:
| Модель | Диапазон, мм | Толщина стенки, мм | Скорость, об/мин | Давление воздуха, МПа | Расход воздуха, л/мин |
|---|---|---|---|---|---|
| OCP-89 | 25-89 | ≤35 | 50 | 0,6–1,0 | 1500 |
| OCP-159 | 50-159 | ≤35 | 21 | 0,6–1,0 | 1500 |
| OCP-168 | 50-168 | ≤35 | 21 | 0,6–1,0 | 1500 |
| OCP-230 | 80-230 | ≤35 | 20 | 0,6–1,0 | 1500 |
| OCP-275 | 125-275 | ≤35 | 20 | 0,6–1,0 | 1500 |
| OCP-305 | 150-305 | ≤35 | 18 | 0,6–1,0 | 1500 |
| OCP-325 | 168-325 | ≤35 | 16 | 0,6–1,0 | 1500 |
| OCP-377 | 219-377 | ≤35 | 13 | 0,6–1,0 | 1500 |
| OCP-426 | 273-426 | ≤35 | 12 | 0,6–1,0 | 1800 |
| OCP-610 | 457-610 | ≤35 | 11 | 0,6–1,0 | 1800 |
| OCP-1230 | 1066-1230 | ≤35 | 8 | 0,6–1,0 | 2000 |
Параметры и варианты исполнения трубореза P3-SD
| Параметр | Описание / Значение |
|---|---|
| Принцип работы | Холодная резка и одновременное снятие фаски |
| Конструкция рамы | Разъемная (раздвижная), быстрая установка на трубу |
| Типы привода | Электрический (TOE), Пневматический (TOP), Гидравлический (TOH), с ЧПУ |
| Электрический привод (TOE) | Мощность: 1800-2000 Вт; Напряжение: 200-240В, 50-60Гц; Ток: 8-10А |
| Пневматический привод (TOP) | Давление: 0,8-1,0 МПа; Расход воздуха: 1000-2000 л/мин |
| Гидравлический привод (TOH) | Мощность гидростанции: 5,5-11 кВт; Расход: 5-45 л/мин; Дистанционное управление (до 50 м) |
| Выполняемые операции | Линейная резка, одновременная резка/снятие фаски, одноточечная резка, зенковка, обработка торцов фланцев |
| Обрабатываемые материалы | Углеродистая сталь, легированная сталь, нержавеющая сталь, чугун, пластик |
| Угол снятия фаски | Регулируемый, типовой угол подготовки под сварку (30-37,5°) |
| Точность реза | Высокая (отклонение от перпендикулярной плоскости ≤ 1 мм) |
| Подача инструмента | Автоматическая |
Ключевые особенности и преимущества разъемного трубореза P3-SD
🔧 Раздельная рама
Станок быстро разделяется на две части для установки вокруг наружного диаметра трубопровода без его демонтажа. Экономия времени и простота монтажа.
⚡ Одновременная резка и снятие фаски
Обеспечивает чистую и точную подготовку поверхности, готовой к сварке, за один проход. Сокращает время обработки в 2 раза.
❄️ Холодная обработка
Отсутствие нагрева повышает безопасность и исключает появление зоны термического влияния (ЗТВ), которая требует дополнительной обработки. Структура металла не меняется.
🔄 Автоматическая подача инструмента
Позволяет обрабатывать трубы любой толщины стенки с равномерным усилием. Не требует постоянного контроля оператора.
🎯 Универсальность приводов
Возможность использования электрического, пневматического или гидравлического привода для любых условий работы — от мастерской до промышленной площадки.
📏 Низкий осевой и радиальный зазор
Конструкция станка позволяет работать в стеснённых условиях, например, в траншеях или близко к стенам. Минимальные требования к пространству.
✅ Высокая точность
Гарантирует идеально ровный торец и точный угол фаски, что критически важно для качества сварного шва. Отклонение ≤ 1 мм.
🛡️ Безопасность
Холодная резка исключает искрообразование, что особенно важно при работе на взрывоопасных объектах (нефтегазовая отрасль).
⚙️ Долговечность
Изготовлен из высокопрочной легированной стали. Срок службы — более 10 лет при правильной эксплуатации.
Где применяется разъемный труборез P3-SD?
🛢️ Нефтегазовая отрасль
Обслуживание и модернизация трубопроводов высокого давления в полевых условиях. Подготовка труб под сварку на нефтяных и газовых месторождениях.
🏭 Строительство магистральных трубопроводов
Подготовка торцов труб под сварку при строительстве и ремонте магистральных нефте- и газопроводов.
⚡ Энергетика
Ремонт трубопроводов на тепловых и атомных электростанциях. Подготовка труб систем охлаждения и теплоснабжения.
🚢 Судостроение и судоремонт
Обработка труб систем жизнеобеспечения и топливных магистралей. Ремонт судовых трубопроводов.
🏗️ Промышленное производство
Подготовка труб для дальнейшей обработки и сборки металлоконструкций. Производство трубопроводной арматуры.
🔧 Монтаж и ремонт
Подготовка труб при монтаже систем отопления, водоснабжения, вентиляции и кондиционирования.
🏭 Химическая промышленность
Обработка труб из нержавеющей стали и специальных сплавов для агрессивных сред.
🔄 Реконструкция объектов
Замена участков трубопроводов без остановки производства. Резка труб в стесненных условиях.

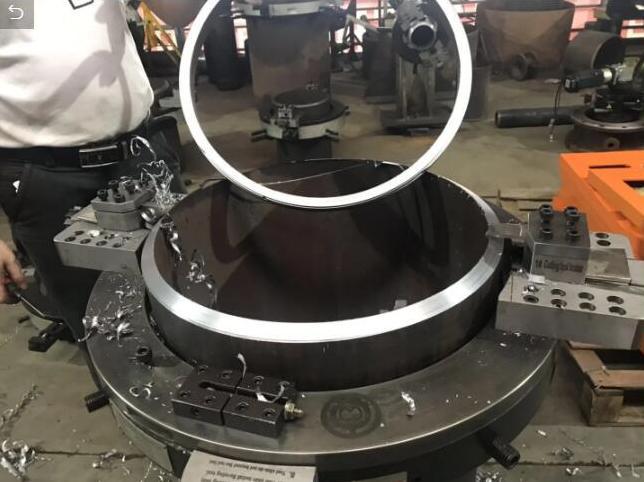

Схема установки и работы разъемного трубореза P3-SD
Процесс работы с разъемным труборезом P3-SD прост и эффективен. Станок позволяет подготовить трубу под сварку за несколько минут.
1️⃣ Подготовка и установка
Разъемная рама станка открывается, заводится за трубу и надежно фиксируется. Станок оказывается полностью установленным на трубе в требуемой позиции. Время установки — 1-2 минуты.
2️⃣ Настройка резцов
Устанавливаются и регулируются резцы: один для чистового реза, другой — для снятия внутренней и внешней фаски под требуемый угол (обычно 30-37,5°). Настройка занимает 2-3 минуты.
3️⃣ Выполнение резки
Приводится в движение механизм подачи (автоматически или вручную). Станок начинает вращаться вокруг трубы, постепенно углубляя резец в её стенку. Одновременно выполняется снятие фаски.
4️⃣ Контроль и завершение
После завершения обработки станок отводится и снимается с трубы. Торец трубы готов к дальнейшей сварке без дополнительной обработки. Время обработки — от 1 до 5 минут в зависимости от диаметра.
Почему выбирают разъемный труборез P3-SD от Сальник-Урал?
🏭 Официальный поставщик
Мы являемся официальным поставщиком оборудования P3-SD. Гарантия подлинности и полная техническая поддержка.
📋 Полная документация
Технический паспорт, руководство по эксплуатации, сертификаты соответствия на каждое оборудование.
🔧 Широкий модельный ряд
Более 20 моделей для труб диаметром от 25 до 1230 мм. Подберем оптимальный вариант под ваши задачи.
⚡ Любой тип привода
Электрический, пневматический или гидравлический привод — выбор за вами. Для любых условий работы.
🚚 Доставка по России
Отправляем оборудование во все регионы РФ. Работаем с транспортными компаниями.
🔧 Сервисное обслуживание
Гарантийное и постгарантийное обслуживание. Поставка запасных частей и расходных материалов.
🛡️ Гарантия 12 месяцев
Гарантийный срок на оборудование составляет 12 месяцев с момента поставки.
📞 Техническая поддержка
Консультации по выбору, настройке и эксплуатации оборудования. Помощь в решении любых вопросов.
Цены на разъемные труборезы P3-SD
Стоимость разъемного трубореза P3-SD зависит от модели, типа привода и комплектации. Мы предлагаем гибкую систему скидок для оптовых заказов.
| Модель | Диапазон, мм | Тип привода | Цена, руб. (с НДС) |
|---|---|---|---|
| OCP-89 | 25-89 | Пневматический | по запросу |
| OCP-159 | 50-159 | Пневматический | по запросу |
| OCP-230 | 80-230 | Пневматический / Электрический | по запросу |
| OCP-325 | 168-325 | Пневматический / Электрический | по запросу |
| OCP-426 | 273-426 | Пневматический / Электрический / Гидравлический | по запросу |
| OCP-610 | 457-610 | Гидравлический | по запросу |
| OCP-1230 | 1066-1230 | Гидравлический | по запросу |
| Сверхпрочные версии | Любой диаметр | По требованию | по запросу |
